6eme Traçage du plan de la pièce

Par GILLES MASSETTI, publié le mardi 29 septembre 2015 09:33 - Mis à jour le jeudi 4 février 2016 12:16



Travail à faire:

1/ Sur une nouvelle feuille de ton classeur, mets en titre "traçage du plan de l'équerre"

2/ Trace sur cette feuille avec les vraies mesures au crayon à papier le développé de l'équerre.

J'ai réussi mon travail si....
  • La marge d'erreur sur toutes mes mesures est de 1mm
  • Le tracé est propre et fait au crayon à papier
  • Les angles sont droits
  • J'ai utilisé les traits forts, les traits pointillés et les traits fins
 Manipuler, mesurer, appliquer des consignes.

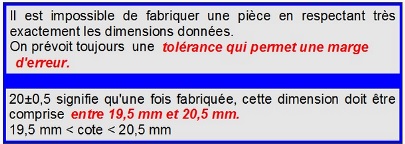

A RETENIR



3/ Trace avec une règle sur ton dessin les lignes d'attache, les lignes de cotes, et indique les cotes en centimètres.

4/ En observant les panneaux devant les machines, indique quelles sont les règles de sécurité que tu devras respecter pour utiliser la thermoplieuse et la perceuse à colonne.

5/ Trace sur ta plaque de Pvc le trait de pliage et le centre du trou de perçage.
